Побудова зображень у розсіювальній лінзі.

Головна властивість лінз полягає в тому, що лінзи дають зображення точки, а відповідно, й предмета як сукупності точок. Залежно від відстані між предметом і  лінзою зображення предмета може бути більшим або меншим, ніж сам предмет, уявним чи дійсним. З’ясуємо, за яких умов за допомогою лінзи утворюються ті чи інші зображення, та розглянемо прийоми їх побудови.

Тема уроку "Побудова зображень у розсіювальній лінзі. "
Для початку пригадаємо основні елементи збиральної лінзи з минулого уроку за допомогою вправи.

Відкриваємо  підручник  § 15 п.2

Переглянемо відео та спробуємо побудувати зображення в лінзі.

«Зручні промені»

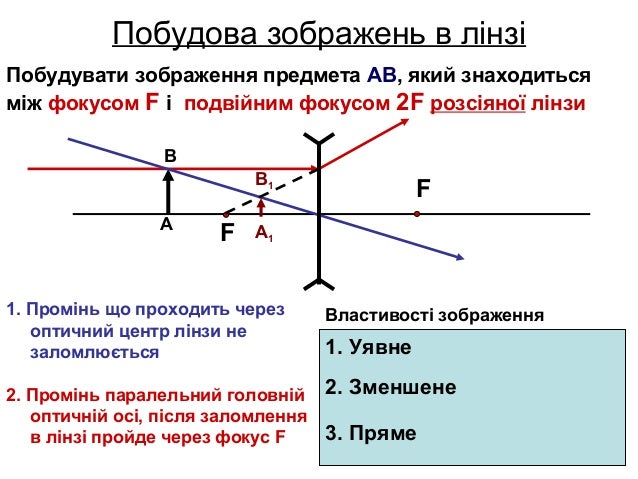

Будь-який предмет можна подати як сукупність точок. Для побудови зображення в лінзі деякої точки S досить знайти точку перетину (точку S₁) будь-яких двох променів, що виходять із точки S і проходять крізь лінзу.

Три найпростіші в побудові промені :

1 – промінь, який проходить через оптичний центр О лінзи, – не заломлюється та не змінює свого напрямку;

2 – промінь, паралельний головній оптичній осі  лінзи, – після заломлення в лінзі проходить таким чином що його продовження йде через фокус F;

3 – промінь, який проходить через фокус F – після заломлення в лінзі йде паралельно головній оптичній осі лінзи.

Точка S₁ буде дійсним зображенням точки S, якщо в точці S₁ перетинаються самі заломлені промені.

Домашнє завдання

Опрацювати  § 15 п.2

Побудуйте зображення в розсіювальній лінзі
